Правка кругов методом обкатывания

Правка кругов методом обкатывания

Правка кругов методом обкатывания позволяет получить высокую точность рабочей поверхности круга, которая за счет изменения величины продольной подачи алмазного инструмента может обеспечить различную шероховатость обрабатываемой детали. В процессе правки кругов методом обтачивания возникают силы, не превышающие 3—5 кгс и способствующие меньшему разрушению абразивных зерен круга при правке и их износу при шлифовании.

Правка методом обкатывания представляет собой процесс дробления и скалывания абразивных зерен на рабочей поверхности круга правящим инструментом, получающим вращение вследствие сил трения от шлифовального круга

В качестве правящих инструментов при методе обкатывания применяют круги из карбида кремния КЧ80ВТ—ЧТК, стальные диски, звездочки и шарошки, твердосплавные монолитные ролики, крупнозернистые твердосплавные ролики на металлической связке. Под действием режущей кромки правящего инструмента, перемещающейся по образующей шлифовального круга с определенной, скоростью, поверхностный слой связки круга разрушается, выступающие зерна выкрашиваются, а зерна, находящиеся более глубоко в связке, раскалываются на части. Проскальзывание между шлифовальным кругом и правящим инструментом приводит к заглаживанию абразивных зерен на выправляемой поверхности круга. При правке методом обкатывания возможны две ориентации правящего инструмента относительно шлифовального круга: оси вращения шлифовального и правящего инструментов находятся либо в одной плоскости (j = 0), либо в пересекающихся плоскостях, расположенных под углом.

С увеличением угла j в зоне правки увеличиваются разрушающие силы, действие которых интенсифицирует процессе восстановления рабочей поверхности круга, и повышается износ правящего инструмента. Правку кругов методом обкатывания безалмазными правящими инструментами чаще всего применяют как предварительную правку, когда необходимо снять большой слой абразива с недостаточно хорошо сбалансированного круга и при наличии неравномерности снимаемого слоя абразива. При такой правке используют стальные диски, звездочки и шарошки (ГОСТ 4803—67), устанавливаемые в специальные правящие приспособления.

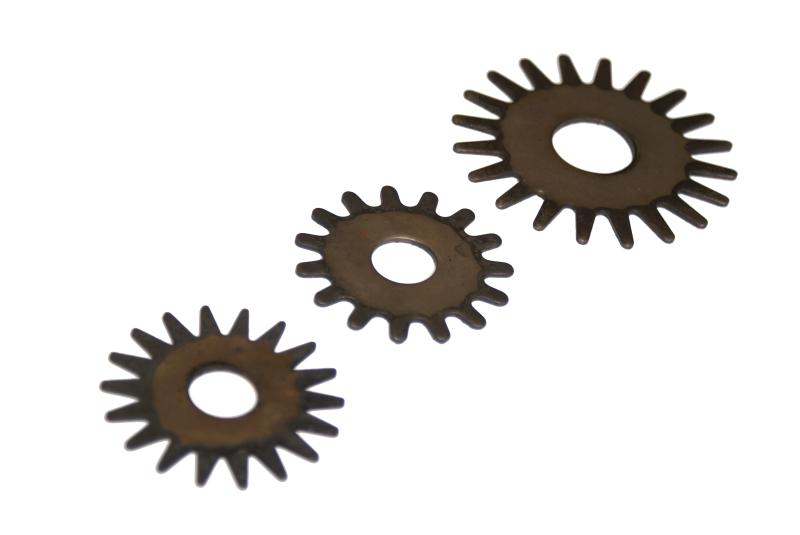

Звездочки шлифовальные для правки абразивных (наждачных, обдирочных) кругов, шарошкодержатели (державки).
Шарошка используется при металлообработке для очищения обдирочных абразивных кругов (для всех видов металлов). В отличии от алмазного инструмента она не только восстанавливает геометрию круга, но и восстанавливает его режущую способность

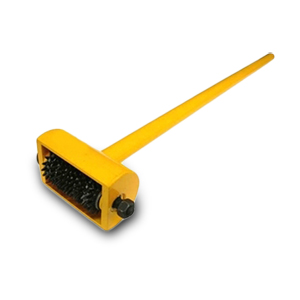

Шарошкодержатель (державка)

Наименование

Шарошкодержатель D35

Шарошкодержатель D40

Шарошкодержатель D50

Шарошкодержатель D35
